Jeg har opdelt beskrivelsen af den initielle HTPC i følgende hovedpunkter:
Beslutnings- og installationsfase:Valgte komponenter med begrundelser Jeg indkøbte følgende produkter:
| Produkttype | Produkt | Begrundelse |
|---|---|---|
| Kabinet | SilverStone Grandia GD01MX |
Kabinettet kamuflerer at der er tale om en PC. Informativt display. Pænt med plads. 2 store lydsvage blæsere bagest. |

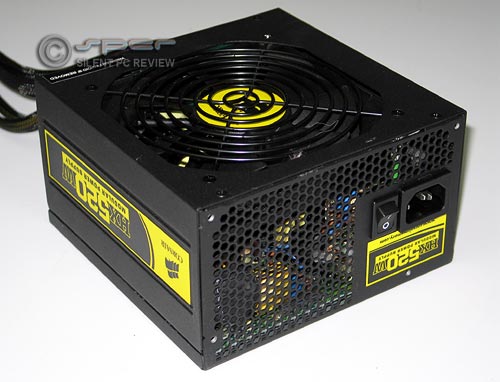

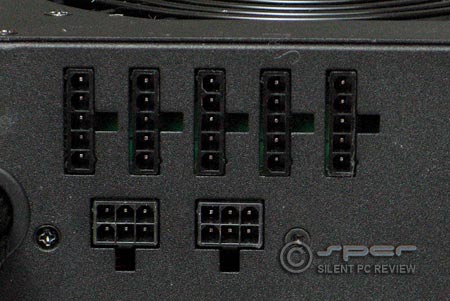

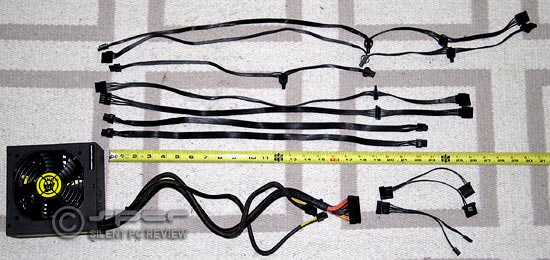

| Power Supply | Corsair HX520W |
Understøtter den seneste ATX12V v2.2 EPS12V 2.91 standarder og er bagudkompatibel med ATX12V 2.01 systemer. Garanteret kompabilitet med dobbelt GPU Double forward switching circuitry design giver høj effektivitet, op til 80% under kraftig belastning Ultra lydsvag 120mm blæser med dobbelte kuglelejer giver en fortrinlig luftgennemstrømning ved et formidabelt lavt lydniveau i kraft af den indbyggede temperaturstyring Kabler i modular design, betyder at der ikke er flere kabler end nødvendigt. Desuden er de forede og fleksible. Disse to ting tilsammen er med til at luftstrømmen ikke hæmmes eller bremses. |
| DVD drive | Plextor? | |
| Bundkort | Gigabyte GA-X48T-DQ6
|

Egentlig har ASUS været altid været mit foretrukne mobo, men med et grafikkort der kræver stor køler, havde de bare alle sammen et uhensigtsmæssigt design. Hvorfor? Jo, for lige gyldigt hvad, så ville jeg miste et eller flere PCI slots, eller også ville køleren ikke være i luftstrømmen fra kabinettets blæsere. |
| Processor | Intel Core 2 Duo E8400 2,66 GHz Socket 775 | Forholdsvis strømbesparende CPU i kraft af 45nm kerne.Strømforbruget har været en særdeles vigtig faktor i udviklingen af Core 2 arkitekturen og det har betydet at Intel yderligere har arbejdet på at sænke dette. Dels benytter man deres Enhanced SpeedStep, som tilpasser processorens clockfrekvens – og dertil også processorspændingen – til behovet for regnekraft. Yderligere har man forbedret muligheden for at kunne lukke ned for dele af processoren når disse ikke skal bruges. Som en del af Intel’s Smart Cache har Intel implementeret at processoren kan lukke sin cache helt ned – simpelthen ved at flushe data’en – og synke til et endnu lavere energiniveau. Når der igen er brug for databehandling, som kræver cache, så startes den dynamisk op igen og processoren går tilbage i sit normale energiniveau. Denne feature så man allerede på Yonah-processoren, men nu finder den vej til Core 2 også. Ydermere er Core 2 processoren delt ind i mange mindre områder end eksempelvis Pentium 4 var. Disse mindre dele kan derfor oftere lukkes ned, hvis der ikke er brug for dem og det giver igen et lavere effektforbrug.Hvis du stadig er i tvivl om hvorvidt varmeudviklingen er mindre på en 45nm cpu ift 65nm familien, så kast et blik på den medfølgende blæser.
 Den nye C2D køler er lig den til Celeron L420 der har en såkaldt Thermal Design Power på 35W. Intel mener altså at en Celeron køler er rigeligt til en Dual Core cpu på 3GHz. Støjen fra køleren er om ikke supersilent, så dog til at være i stue med. Det store onde vandkølingskit er altså ikke nødvendigt. Med andre ord er 45nm teknikken overlegen på flere punkter. Med E8400 får man en cpu der render køligere end sine forgængere, og med et overclocking potentiale der skal tages seriøst.Set eventuelt test på HWT.dk |

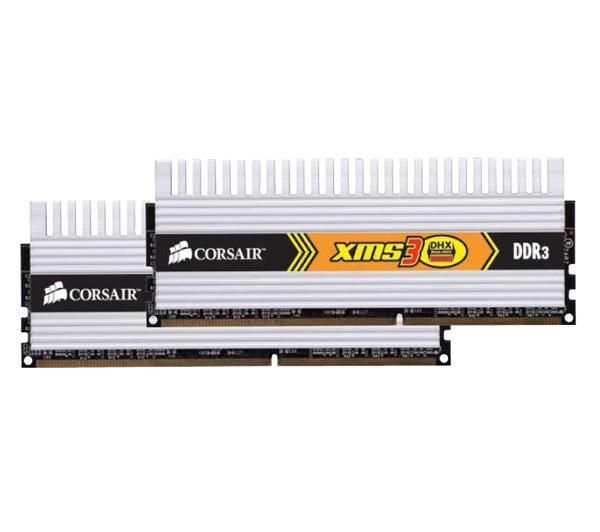

| Memory | Corsair XMS3 DHX 2 x 1 GB (DDR3) |
RAM er jeg nok gået lidt på kompromis med. Jeg VILLE have 2GB i dual, men DDR3 RAM var ikke helt billig på byggetidspunktet, så jeg valgte nogle med en forholdsvis høj CAS timing (9-9-9-24) |

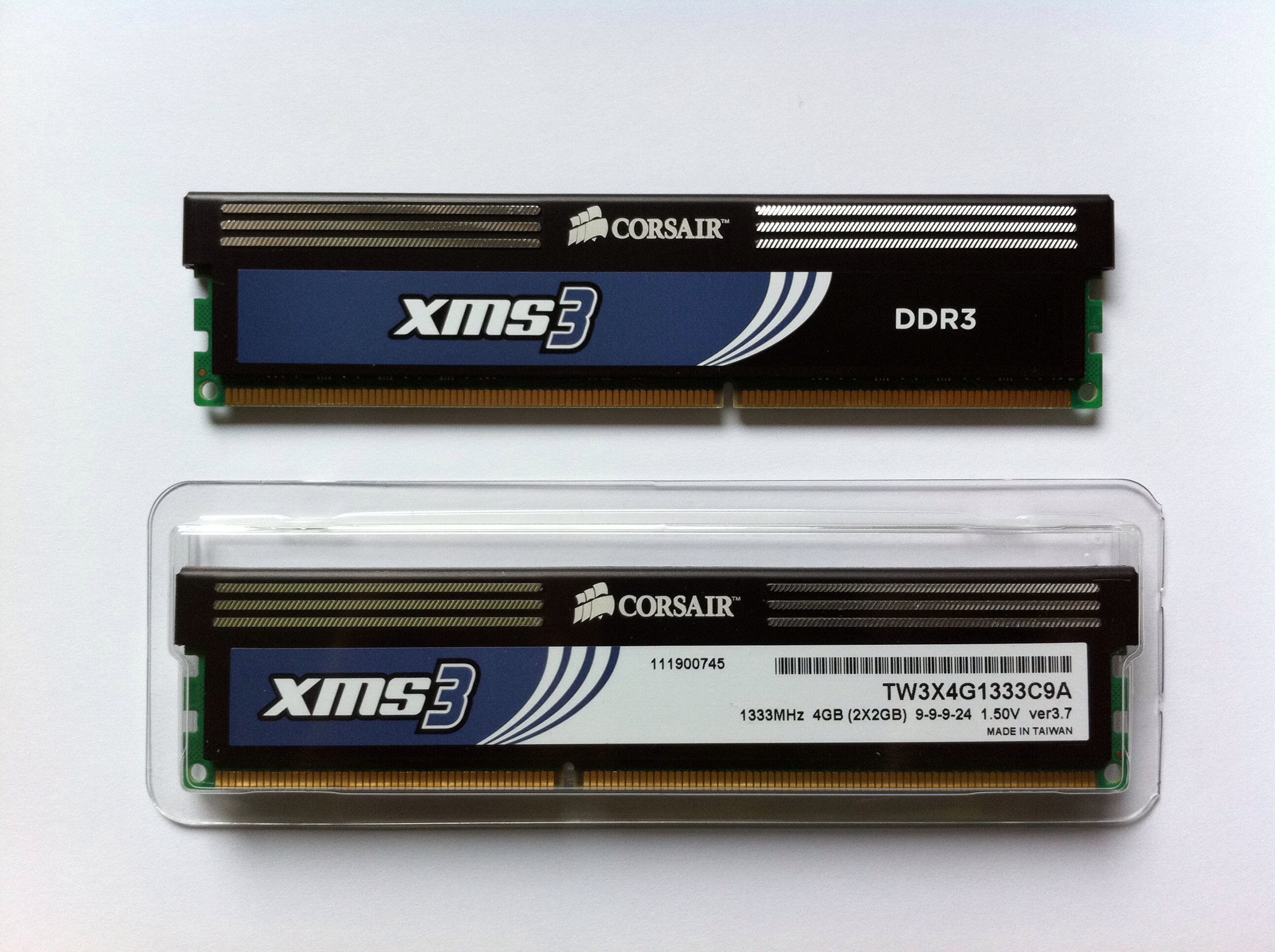

| Corsair XMS3 4GB Dual Channel DDR3 Memory Kit (TW3X4G1333C9A)Opgradering 05-2011 |
Efter opgradering til Windows 7 x64 er 2GB RAM bare for lidt. Jeg valgte dette 4GB sæt, der har samme CAS timing som de eksisterende (9-9-9-24). De har en lavere køleplade med såkaldt XMS heat spreader. |
|
| Harddisk | Samsung SpinPoint T166 500GB HD501LJ |

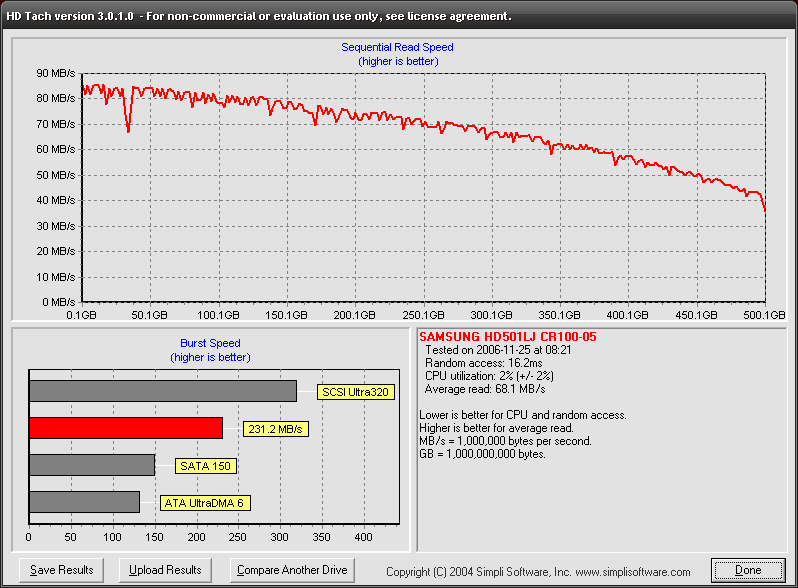

Testet af flere og fundet hurtig, lydsvag og med en behersket varmeudvikling – alt sammen kvaliteter der gør den meget velegnet til HTPC. Dertil kommer at den er ret fornuftigt prissat. Desværre har den harddisk jeg fik vist sig at have en irriterende ulempe: I perioder af 1-2 minutters varighed lyder det som om læse/skrivehovedet går fuldstændig amok, og i det tidsrum stiger I/O til harddisk helt vildt. Ud over at det larmer generende, kan den i tidsrummet ikke følge med. Derfor hakker visningen eller optagelsen af film. Den er senere udskiftet med en anden, der ikke har de samme unoder. |
| Harddisk | WD Scorpio Blue WDC WD3200BEVT (2 stk.)Sat i RAID1 (spejling) for fejltolerance |
Key features:
*750 GB and 1 TB models are 12.5 mm high and may not be compatible with all notebook systems. Consult system specifications for maximum allowable drive height before attempting to install. |
| Grafikkort | ASUS EN8800GT/G/HTDP (512 MB) |
Jeg havde besluttet mig for nVidias chipset, da jeg aldrig er blevet skuffet over det. Jeg ville have minimum 8800GT, da det uden problemer er HDCP kompatibelt og dekoder H.264 og VC-1 codecs onboard. Dette aflaster CPU’en betragteligt. Desuden er dette chipset baseret på 65nm teknologi, hvilket betyder mindre strømforbrug, og dermed mindre varme. Dertil kommer at det også understøtter PCI-Express 2.0. Så gjaldt det om at finde et solidt produkt med dette chipset, og da jeg alligevel havde besluttet at udskifte køleren, var den irrelevant for valget. |

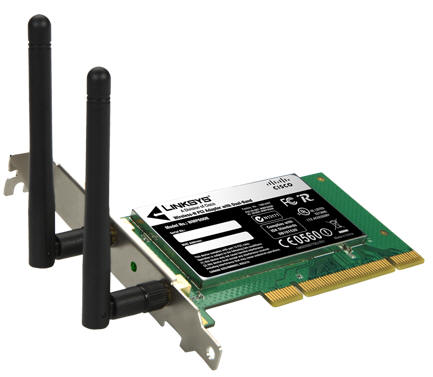

| Netkort | Linksys Wireless-N PCI Adapter (WMP600N)Opgradering 2013. Ovennævnte erstatter Linksys Wireless-G PCI Adapter (WMP54G) |
Opgradering til Wireless N i hjemmet gav mulighed for dual band. HTPC har fået eneret på 5GHz båndet, så der kan streames uden tab af båndbredde. |
| Køler til grafikkort | Thermalright HR-03 |
Ideen med at montere denne passive køler, skulle løse 2 problemer:
Denne køler viser i test at den ved hjælp af passiv køling køler bedre end standardblæseren selv under belastning. Se eventuelt test på Tom´s Hardware og TWEAK.dk |

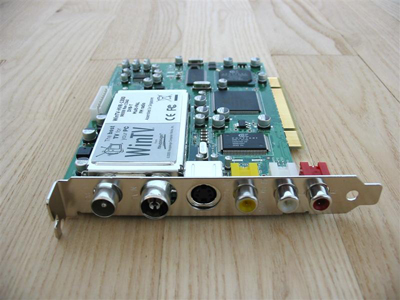

| TV-kort | Hauppauge HVR-1300
Fjernet 04-2013 eftersom antenneforening stopper med at sende analogt. Erstattet med Digital Devices Cine CT V6 (se herunder) |

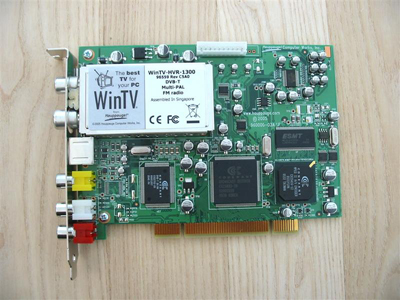

TV-kortet er et hybridkort der både kan modtage det gamle analoge tv-signal og DVB-T. Yderligere er kortet også blandt de få der er MCE godkendt. Kortet er baseret på conexant chips og på bagsiden findes: FM-ind, TV-ind, S-vhs ind, Composite-ind, og L- og R- lyd ind. |

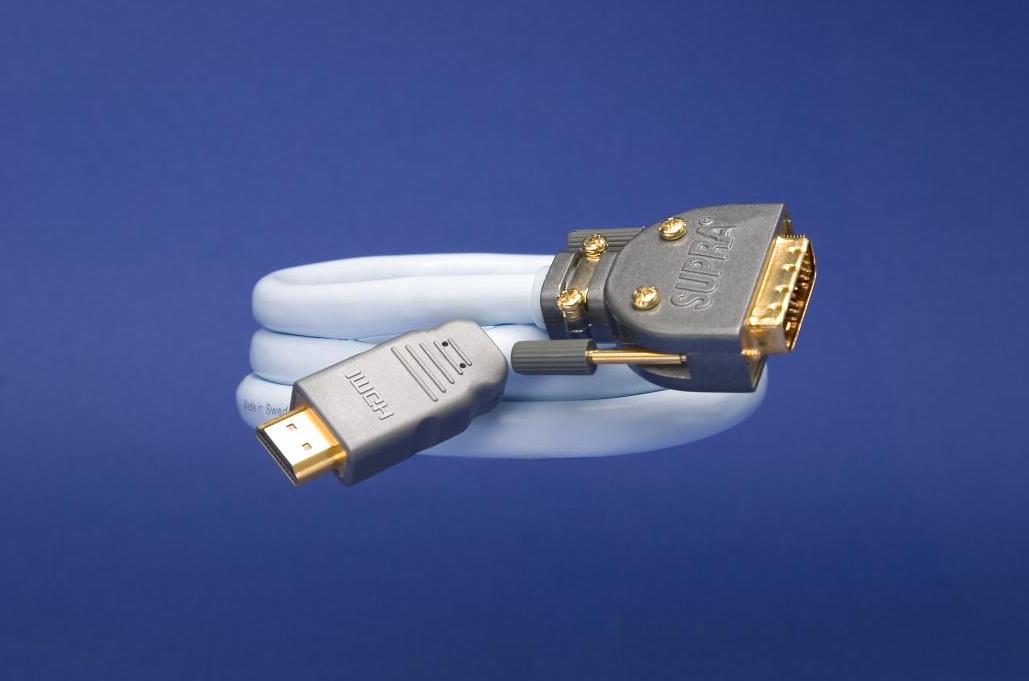

| DVI – HDMI kabel | Jenving Supra HT100 |
Anmelder rost High End DVI – HDMI kabel fra svenske Supra. Kablet er specielt designet, og HDMI godkendt til at kunne klare meget lange kabeltræk. Alle ledere er individuelt skærmet. Derudover er de individuelle skærme, dækket med en ekstra fælles skærm. Skærmene modvirker effektivt enhver form for summen og støj fra elektro-magnetiske felter. Kablet er af den nye HT100 type og tin platerede, hvilket minimere skin-effekter. |

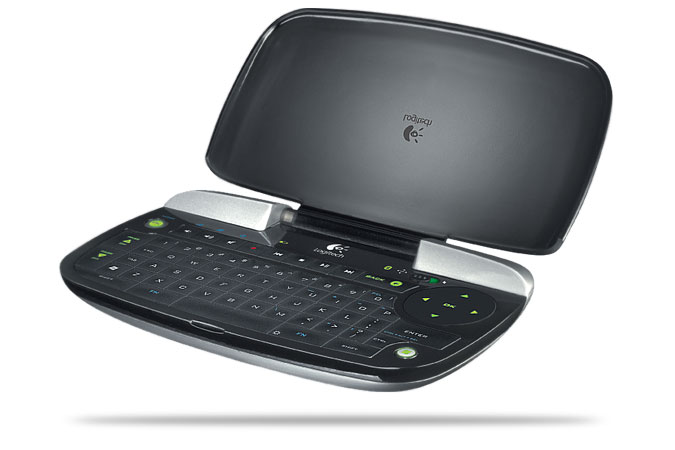

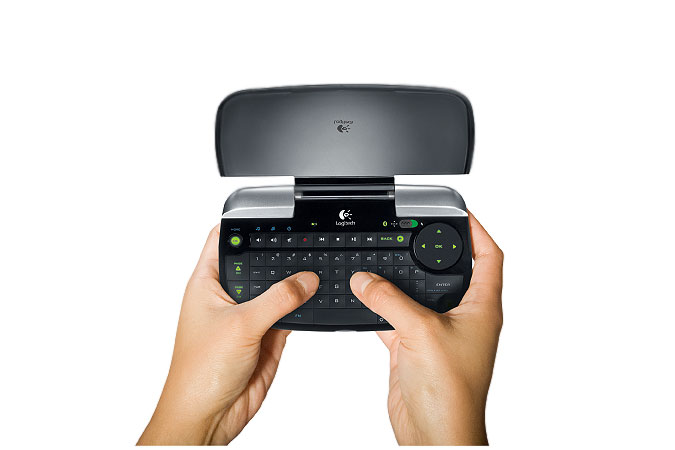

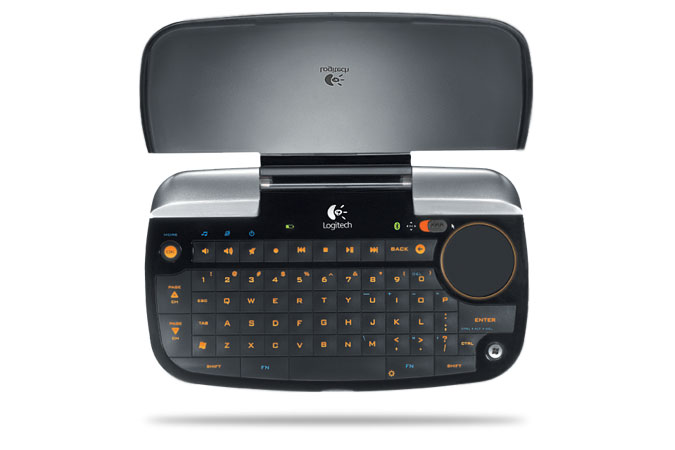

| Tastatur/mus | Logitech diNovo Mini |
Det tastatur er bare lille og genialt! Det er bare ikke ret holdbart. Underdimensioneret plastic. |

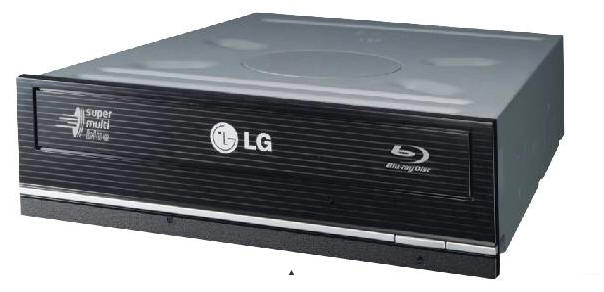

| Bluray brænder | LG BH10LS30 Super Multi BlueOpgradering 2011 |
Key Features 10x BD-R Write Speed 16x DVD+/- Write Speed Serial ATA Technology BD/DVD/CD Read and Write LightScribe™ Disc Labeling |
Ønsker og forbedringer:
| Produkttype | Produkt | Begrundelse |

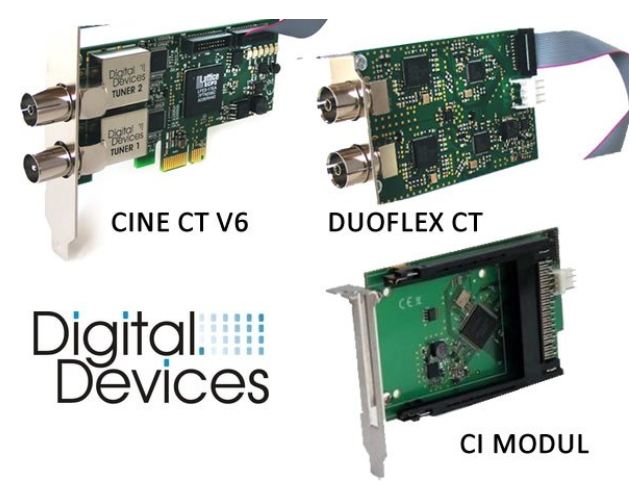

| Nyt tuner kort | Digital Devices Cine CT V6 | 1. april 2013 slukker det analoge antennesignal i vores antenneforening. Derfor vil det ene tunerkort (Hauppauge HVR-1300) have udspillet sin rolle. For stadig at kunne optage 2 eller flere udsendelser, er interessen vakt for dette kort med dobbelt tuner. Desuden er det ret fleksibelt, idet man kombinere med CI modul eller andre tuner moduler, så man kan få op til 8 tunere i sin HTPC. Se en dansk test her. |
| Køler til CPU | Thermalright Ultra-120 eXtreme |
Hvis der er mere støj end ønskeligt, kunne CPU blæseren erstattes af denne passive køler. |

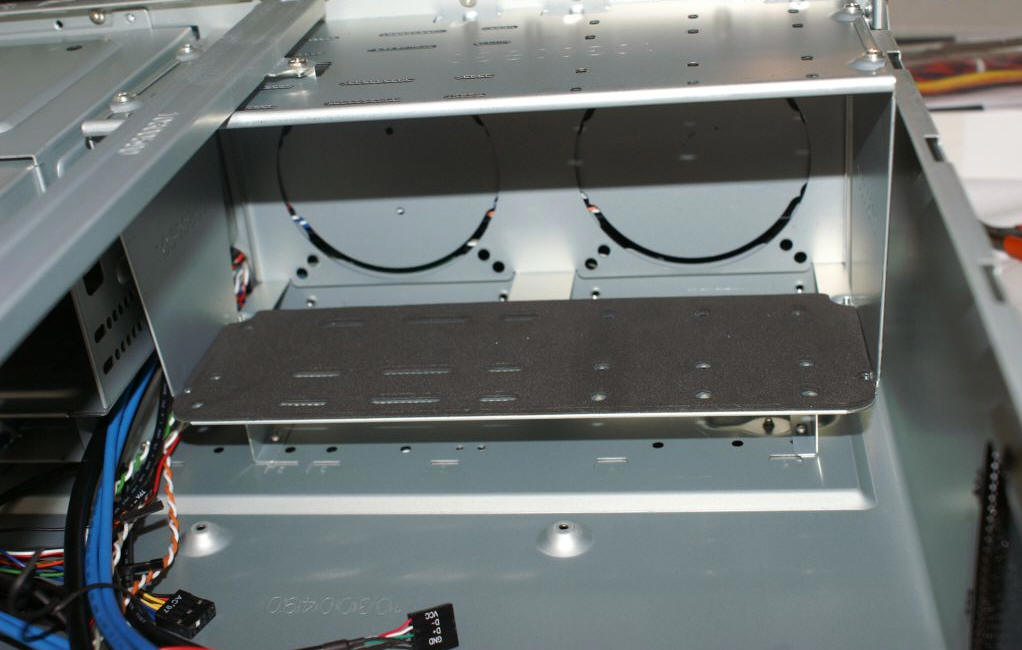

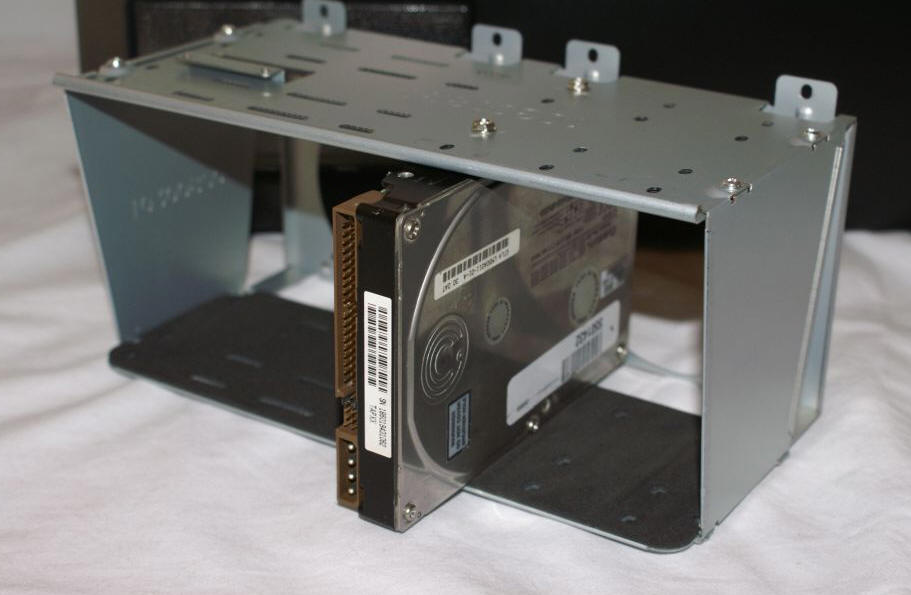

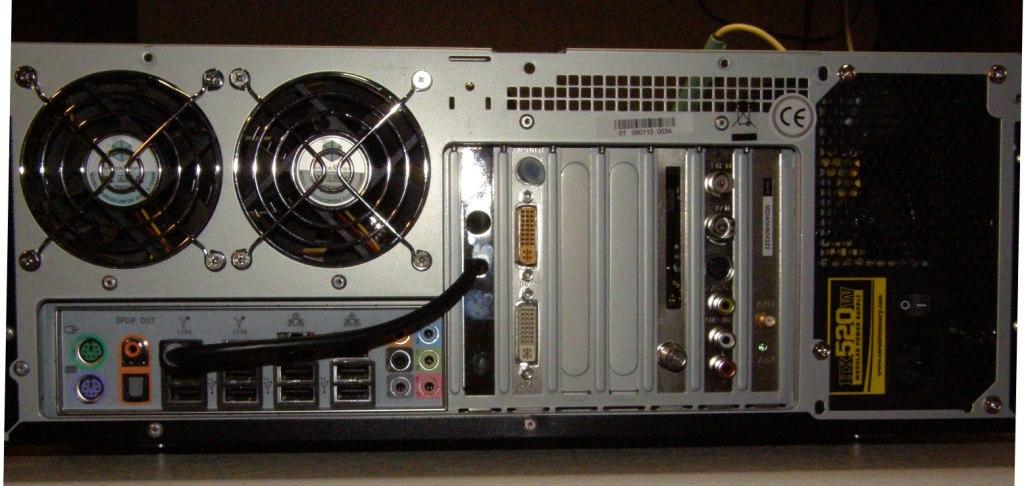

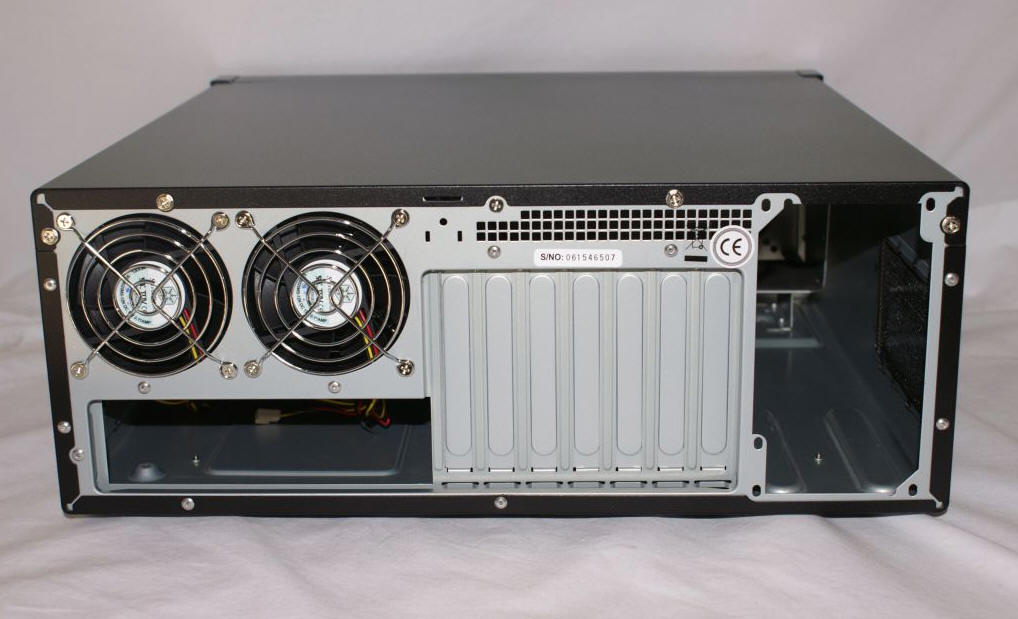

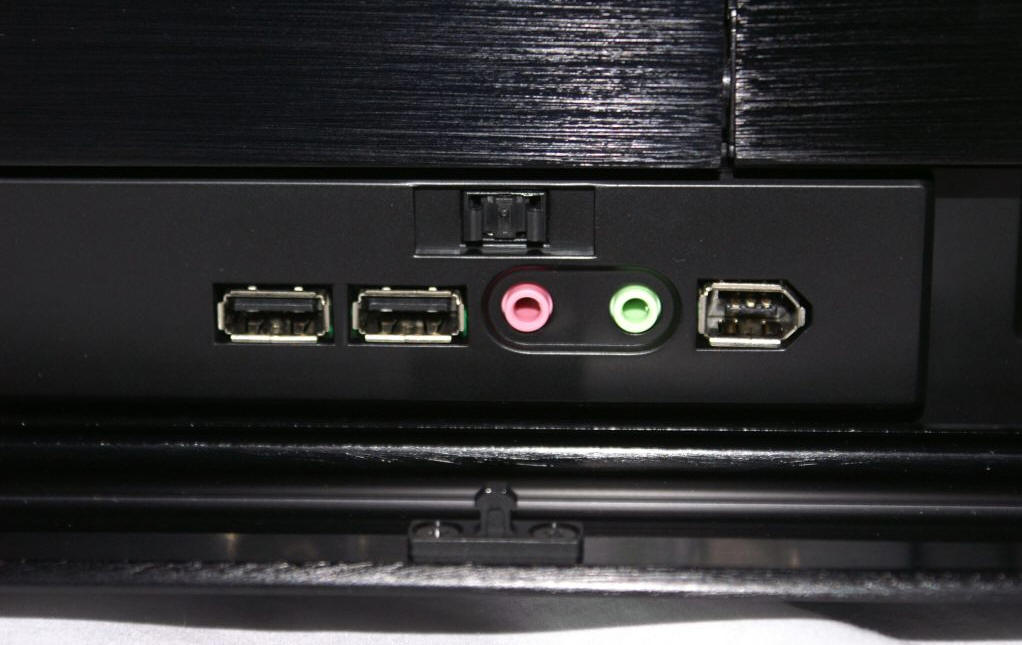

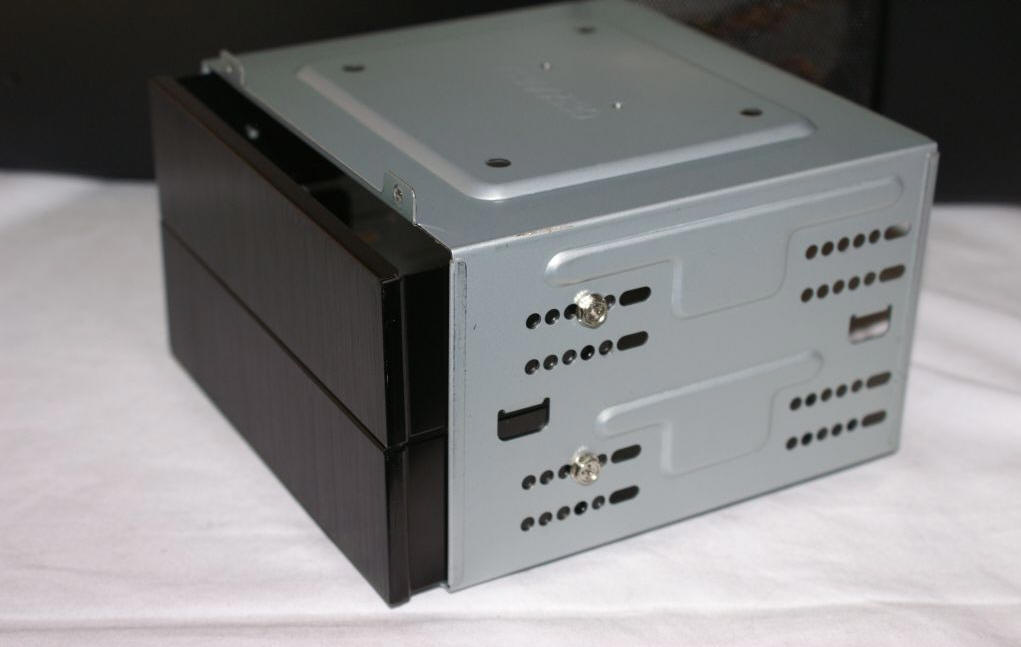

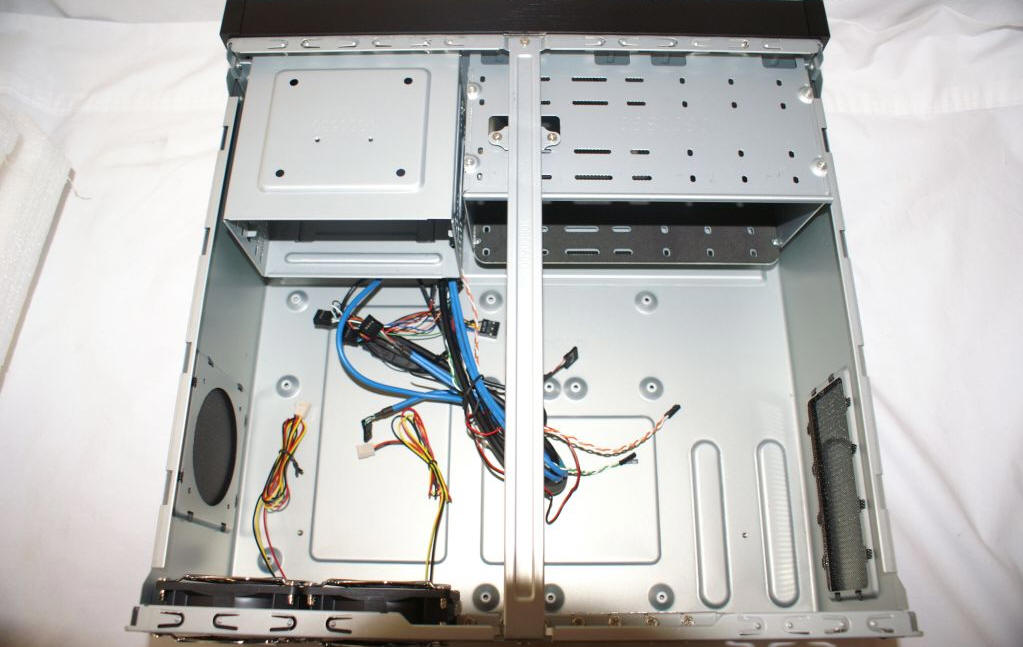

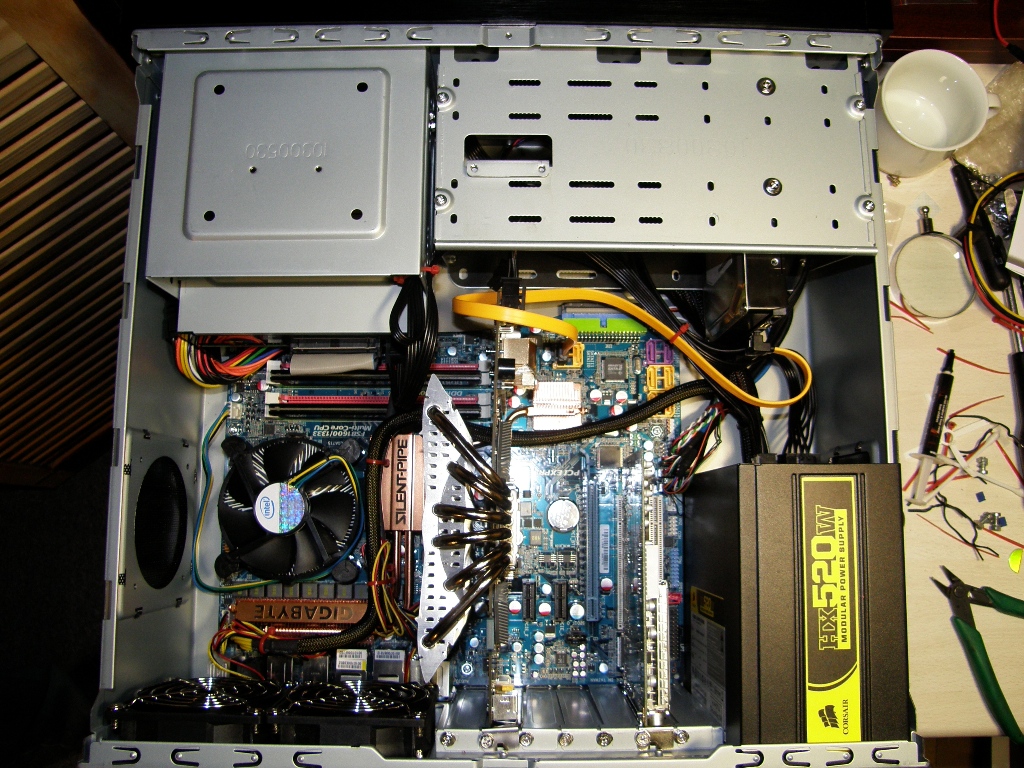

Beskrivelse af kabinettet:

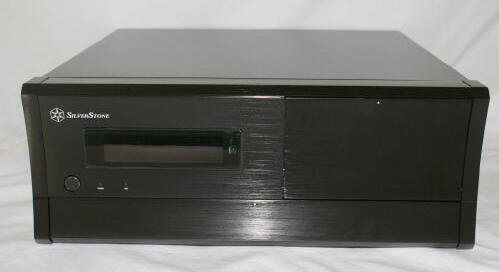

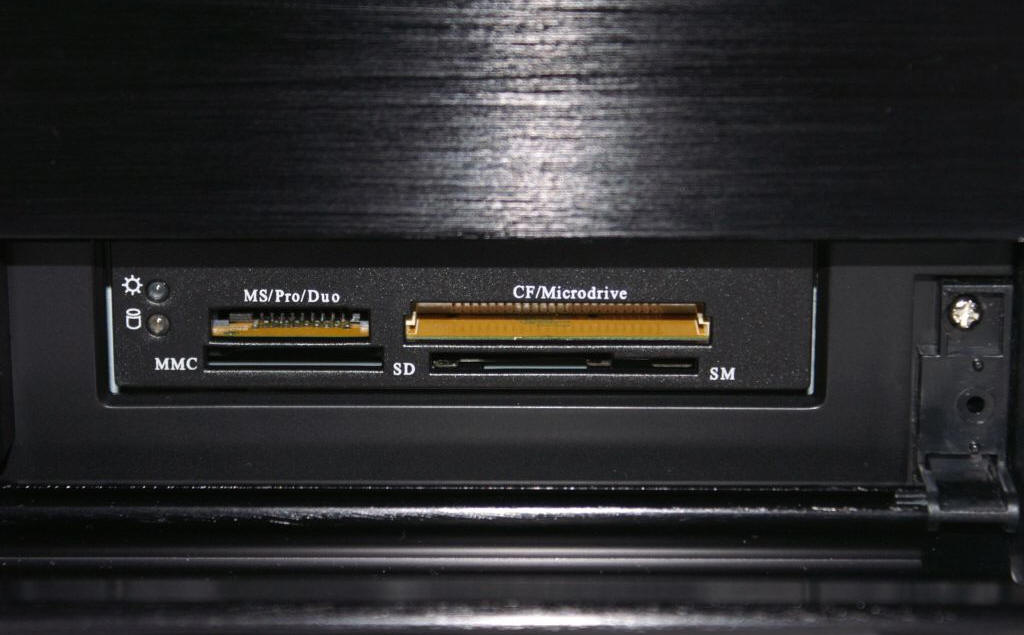

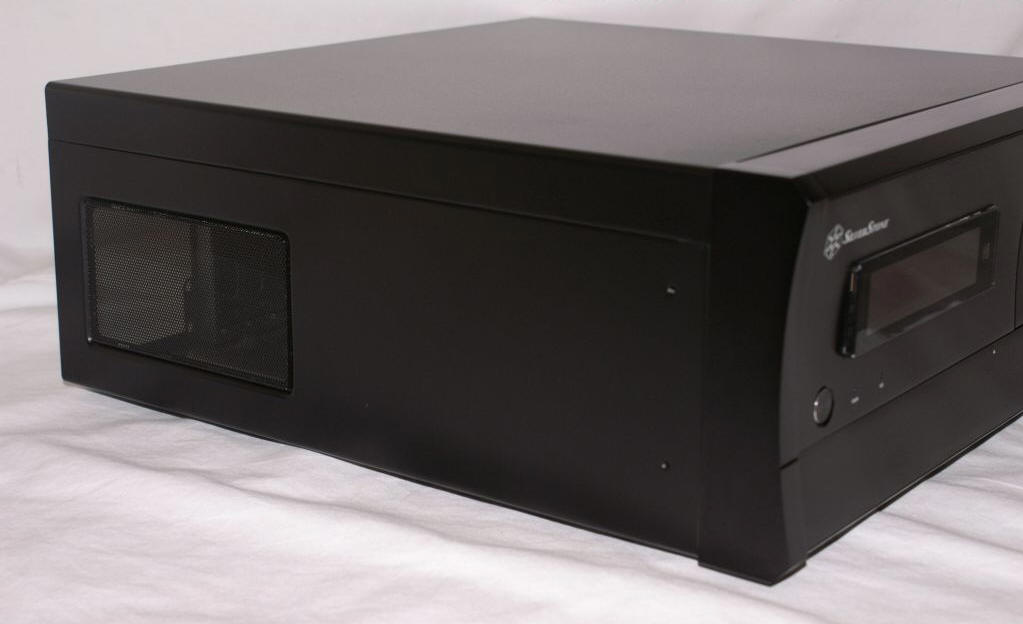

- Kabinettet set forfra

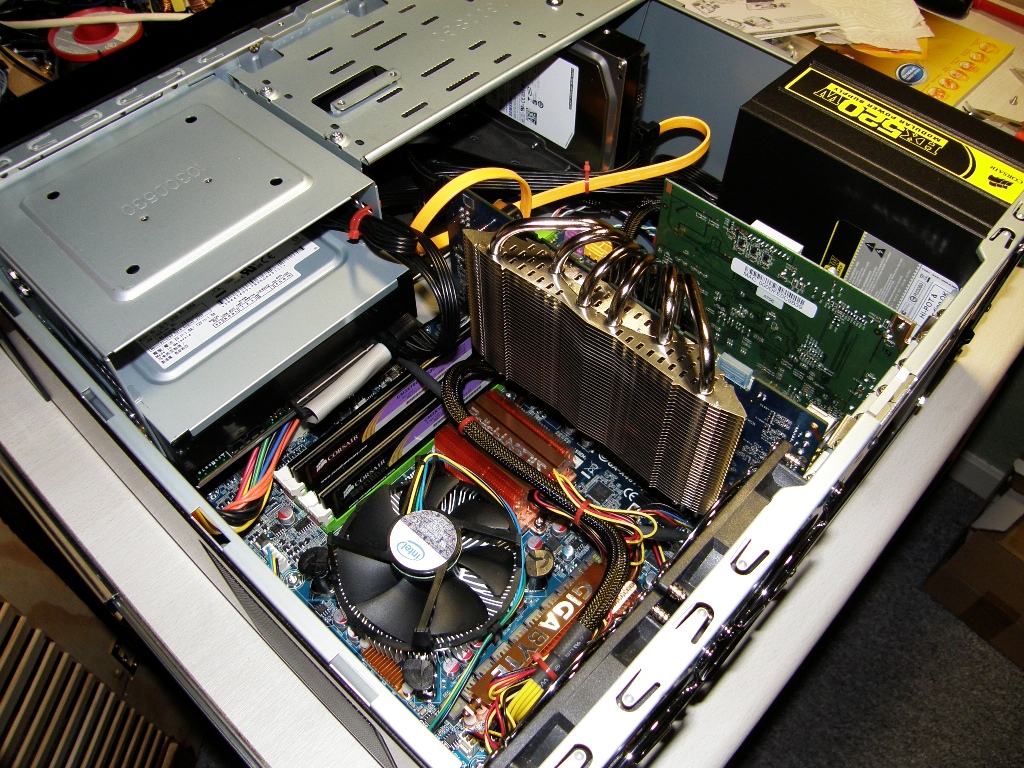

Beskrivelse af montering af passiv køling af grafikkort:

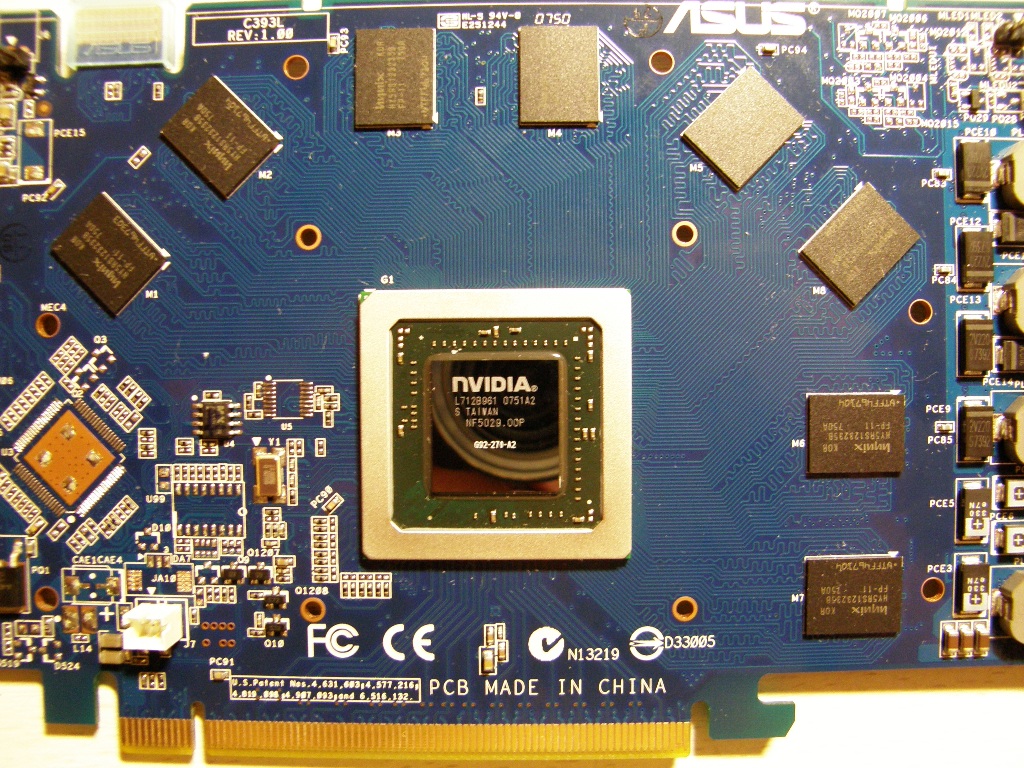

Som nævnt er én af udfordringerne at lave HTPC’en så lydsvag som muligt. Problemet med mange højtydende grafikkort er at de udvikler meget varme. Derfor har de enten en blæser på, eller også er de passivt kølet. Problemet med blæsermodellerne er, at de larmer i et eller andet omfang. Problemet med de passivt kølede er, at de ofte ikke er tilstrækkeligt kølede og at chippene derfor bliver temmelig varme, med reduceret levetid til følge. Et tredie fælles problem er, at kølerne ofte fylder så meget at grafikkortet samlet set fylder 2-3 slots. Og for at gøre ondt værre, er mange bundkort ofte designet, så det går ud over andre PCI pladser.

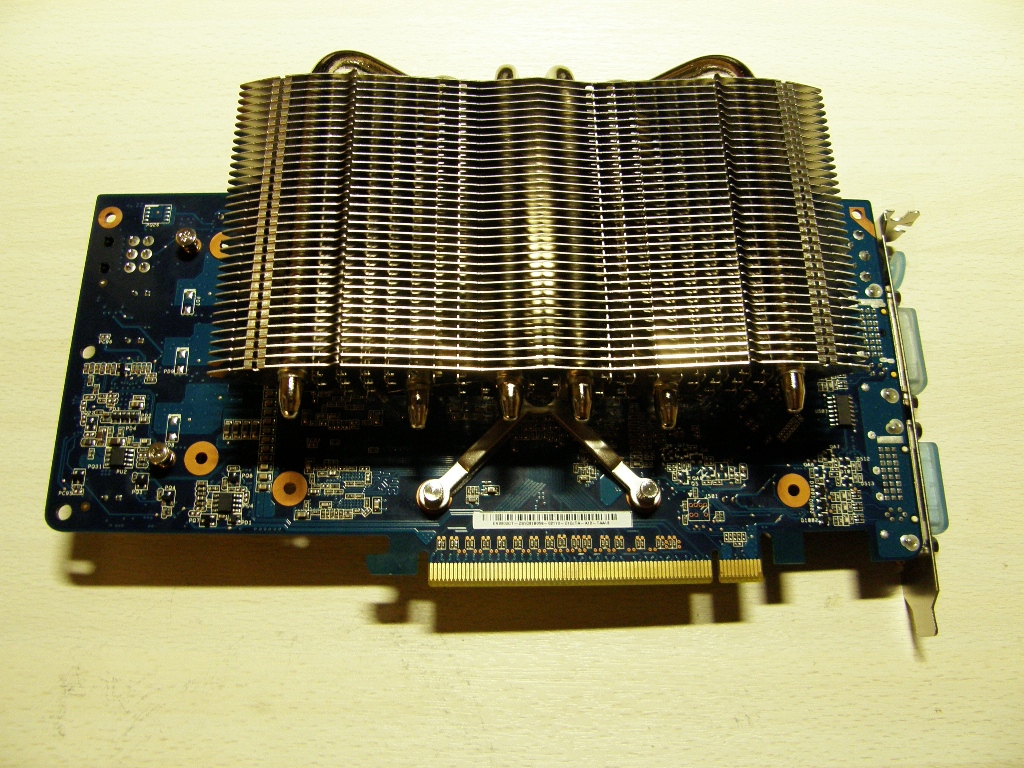

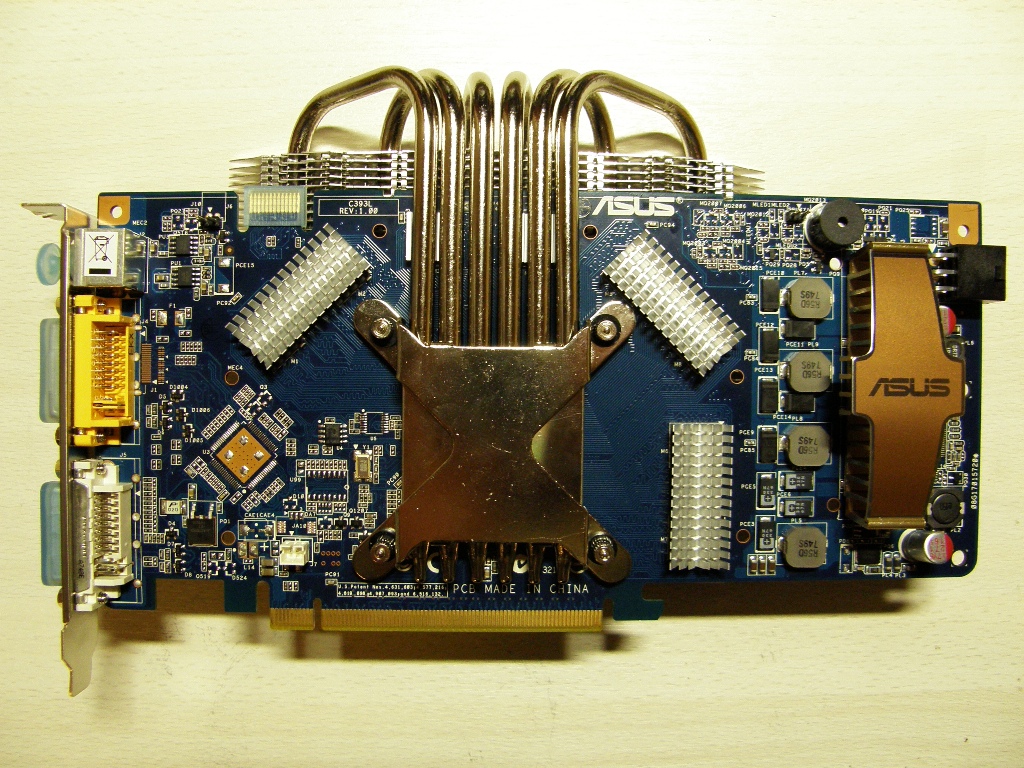

Derfor valgte jeg at tage sagen i egen hånd, og købe en kraftig passiv køler og montere den selv. Der er dog mulighed for at montere blæser på hvis man vil det på et senere tidspunkt. Fordelen ved denne køler er, at den kan monteres “onvendt”, så den ikke optager plads for andre PCI kort. Herunder vises hvordan køleren blev monteret

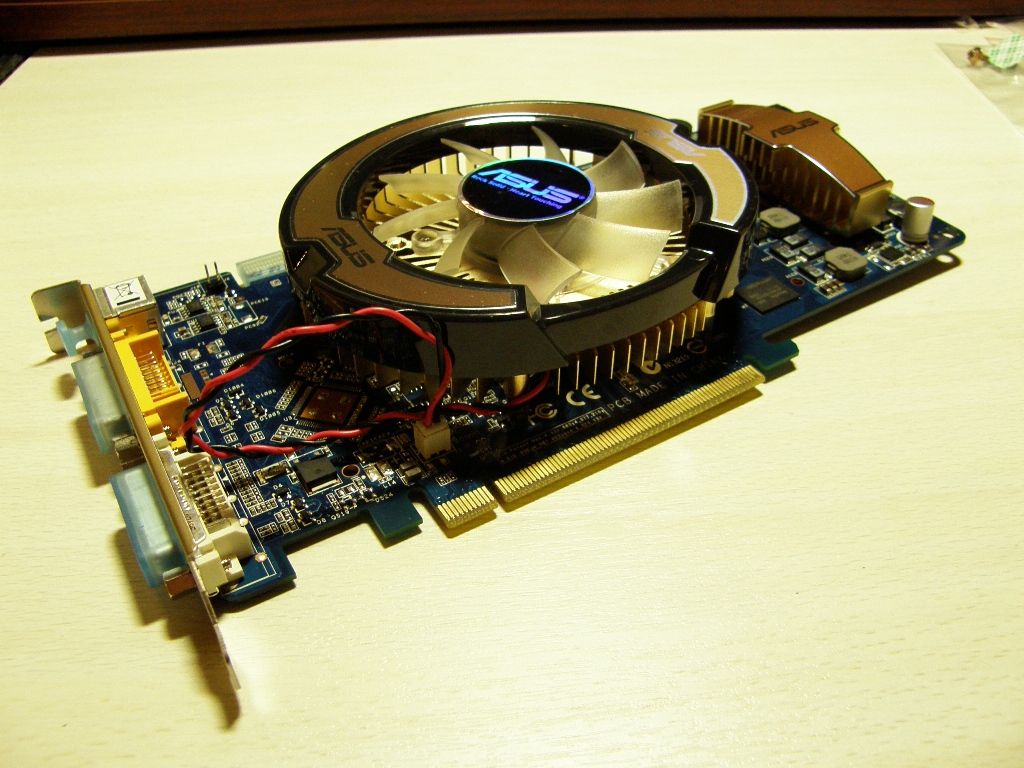

Grafikkort med monteret blæser ab fabrik
/expand]
Valg af operativsystem:
Eftersom jeg ikke har ret meget fritid, og ikke gider og sidde fifle med indstillinger, opdateringer, tweaks mm., syntes jeg ikke at Linux kom på tale.
Jeg startede derfor med at installere Windows Vista 32bit (jeg havde ikke 64bit). Det så da også rigtig fint ud, men der var for mange ting der ikke lod sig gøre i Microsofts Mediecenter – f.eks. streaming netradio. Man kan heller ikke optage video fra eksterne kilder så som VCR eller andre analoge kilder. Man kunne måske installere nogle mere eller mindre heldige plug-ins, men det kan bare ikke passe at der skal rettes så meget til.
Derfor besluttede jeg at se mig om efter en anden Mediecenter software. Valget faldt på MediaPortal, som kan mere “ud af boksen” end Microsofts, og der er også bedre muligheder for at indstille alverdens ting.
Desværre viste det sig at det kører rigtig ustabilt – i hvert fald på Vista. Derfor prøvede jeg med XP 64bit edition. Det blev det ikke bedre af, og problemet er, at mange af de opdateringer til medie relaterede komponenter der kræves, ikke er udgivet til XP 64bit.
Jeg prøvede også nogle af de produkter der følger med nogle af komponenterne. Med Hauppauge TV-kortet fulgte WinTV og med Silverstone kabinettet fulgte Median mediacenter. Disse to var også ret mangelfulde, og ulempen ved disse er, at der ikke er ret mange der har erfaring med dem. Derfor er der heller ikke så mange der har lavet plugins mm.
I november 2008 måtte jeg bide i det sure æble og købe en Windows Vista Home Premium (med Medie Center). Det er nu installeret, og i julen fik det sin ilddåb med alt det der skulle ses – mange gode film i fjernsynet, og billeder og video fra vores netop afholdte ferie i Egypten.
Det var dog ikke uden problemer eller irritationsmomenter – hvem havde troet andet? Problemerne er beskrevet herunder.
Udfordringer og løsninger:
Problembeskrivelserne er sorteret på hvad der er kilden til problemet.
|
Kilde |
Problembeskrivelse |
Løsning/workaround |
| Hardware | Der er ingen lyd til fjernsynet via HDMI og separat audio kabel. |
LØST. Se løsning her. Havde noget at gøre med den måde TV præsenteres over for Windows. Fjernsynet har en indgang med kombineret HDMI og audio. Der er brugt et DVI-HDMI kabel, samt et audio kabel. |
| Den ene af blæserne i kabinettet kører på fuld skrald. Det støjer akkurat så meget at det er lidt generende. | LØST. Løsning beskrives senere | |
| Når vi ser DVD, kører drevet med flere omdrejninger end nødvendigt. Det LARMER! Det Plextor DVD drev jeg havde valgt var alligevel ikke så støjsvagt som specifikationerne lovede. |
LØST Jeg fik fat i nogle værktøjer fra Plextor, men ingen af de gratis værktøjer kunne dæmpe omdrejningshastigheden. Der var ellers en indstilling der hed “silent”, men mit DVD drev kunne ikke bruge den profil. Jeg måtte finde på noget andet. En løsning viste sig at være et produkt ved navn CD-bremse. Produktet er gratis, og kan downloades her. Det fungerer dog ikke stabilt. DVD drev er nu udskiftet til LG Bluray. Det er stille! |
|
| Windows Vista Media Center | PC’en starter umotiveret og slukker ikke igen. |
LØST MCE Standby Tool løste problemet elegant. Der er også andre funktionaliteter i programmet.
Men det er ikke “bare lige” at bruge værktøjet, selv om der er en udmærket vejledning på deres hjemmeside. Det tog mig rigtig lang tid at finde de rigtige indstillinger, så mediecenteret tænder og slukker som det skal. Derfor har jeg lavet denne vejledning, bestående af skærmdumps af de forskellige faneblade, så jeg selv og andre ikke behøver at bruge timevis på indstillinger. |
| Streaming netradio findes ikke “ud af boksen” på MCE. |
Er delvist løst, men ikke tilfredsstillende. Jeg fandt et gratis plugin der hedder RadioTime. Når jeg skriver at det ikke er løst tilfredsstillende, så er det fordi programmet er internationalt, og at mindre kendte (danske) netradioer ikke findes. Desværre giver programmet ikke brugeren mulighed for manuelt at indtaste en URL til netradioer. Desuden synes jeg heller ikke at programmet har en særlig stabil forbindelse.
|
|
| MCE kan ikke vise DVB-C |
LØST Dette er et kendt problem, som ikke kun løses med TV Pack 2008, selv om det er en forudsætning at installere den (se herunder). Installerer man ikke TV Pack 2008, bliver der problemer med undertekster på de digitale kanaler, kodede kanaler, tekst TV mm. TV-Pack 2008 er dog ikke tilgængelig fra Microsofts hjemmeside eller andre “lødige” hjemmesider, så man er henvist til mere underlødige hjemmesider, med fare for virus. Så scan grundigt inden anvendelse! MCE kan kun vise DVB-T. Derfor laver man en tabel til oversættelse af frekvenser, sådan at MCE tror at signalet fra DVB-C er fra DVB-T. Man skal derfor bruge BDA drivere til TV-tunereren for at udnytte denne funktion.
|
|
| MCE kan ikke vise MPEG4 fra TV-tuner (Windows Vista) | LØST
Også dette er et kendt problem. I beta-udgaven af TV-Pack 2008, var det dog muligt. Af en eller anden årsag er denne funktionalitet fjernet i den endelige udgave, men udgaver af den dll-fil der gør det muligt at se MPEG4, findes på internettet (MSDTVVDEC.dll). Man skal dog være opmærksom på virusbefængte udgaver. Mit antivirusprogram anså dll-filen som virus, og slettede den, så jeg var nødt til – efter moden overvejelse – at ekskludere filen fra scanning. Filen skal erstatte en fil ved samme navn i C:\Windows\System32. Så omdøb den eksisterende, og kopiér den downloadede fil over i stedet. |
|
| Når systemet starter fra slumre tilstand, virker FireDTV tunerkortet ofte ikke | Uaktuelt
Kortet er udskiftet til Digital Devices Cine CT V6 |
|
| Windows 7 Media Center |
Linksys Wireless kort (WMP54G). Der er ingen driver til Windows 7 x64. Derimod findes til x32. Efter lidt googling fandt jeg oplysninger om at Ralink har lavet en x64 driver til Vista, men den skulle også virke til Windows 7. Den hedder RT2500. |
LØST I Enhedshåndtering skal man vælge driver manuelt. Hardwareproducenten er 2L (Conceptronic). Herunder vælges netværkskortet “Conceptronic 54G Wireless PCI Card (Ralink Technology)”. |
| Tuner visningskonflikt. Problemet opstår efter at systemet går ud af slumringstilstand. |
LØST (workaround) Løsningen er at køre et script hver gang systemet vågner efter standby (S3). Scriptet har jeg kaldt “TunerGenstart.cmd”, og ser således ud:
Opgaven er eksporteret i denne XML-fil. Den kan importeres i “Opgavestyringen” (vær opmærksom på UID og placering af scriptfil).
|

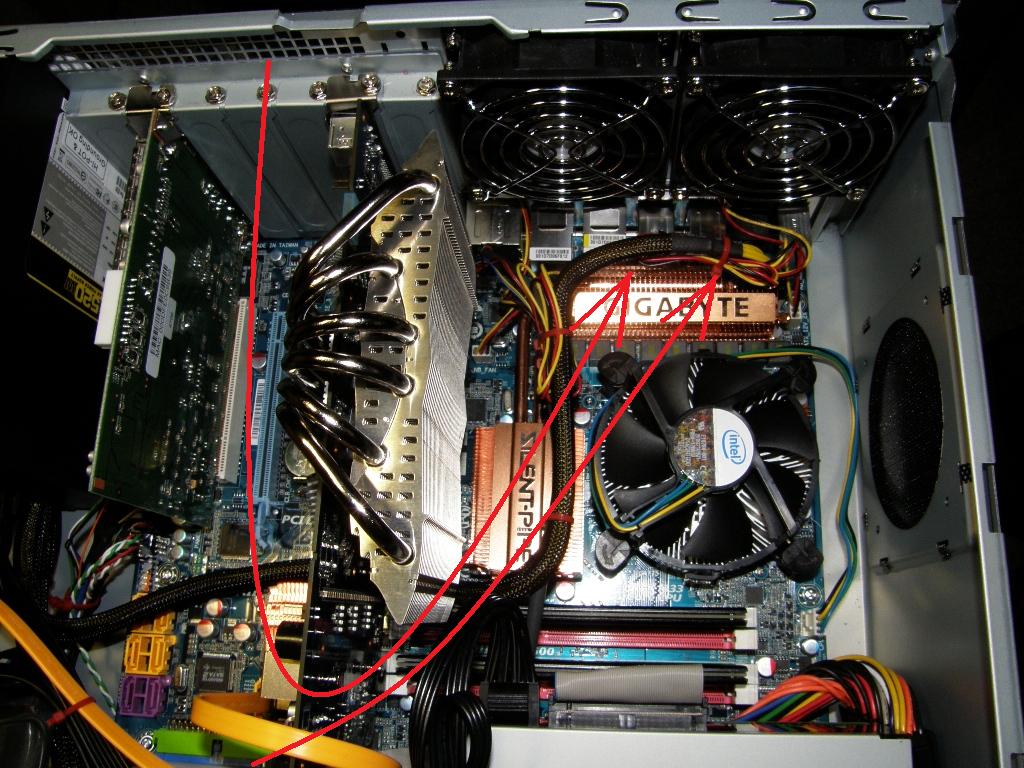

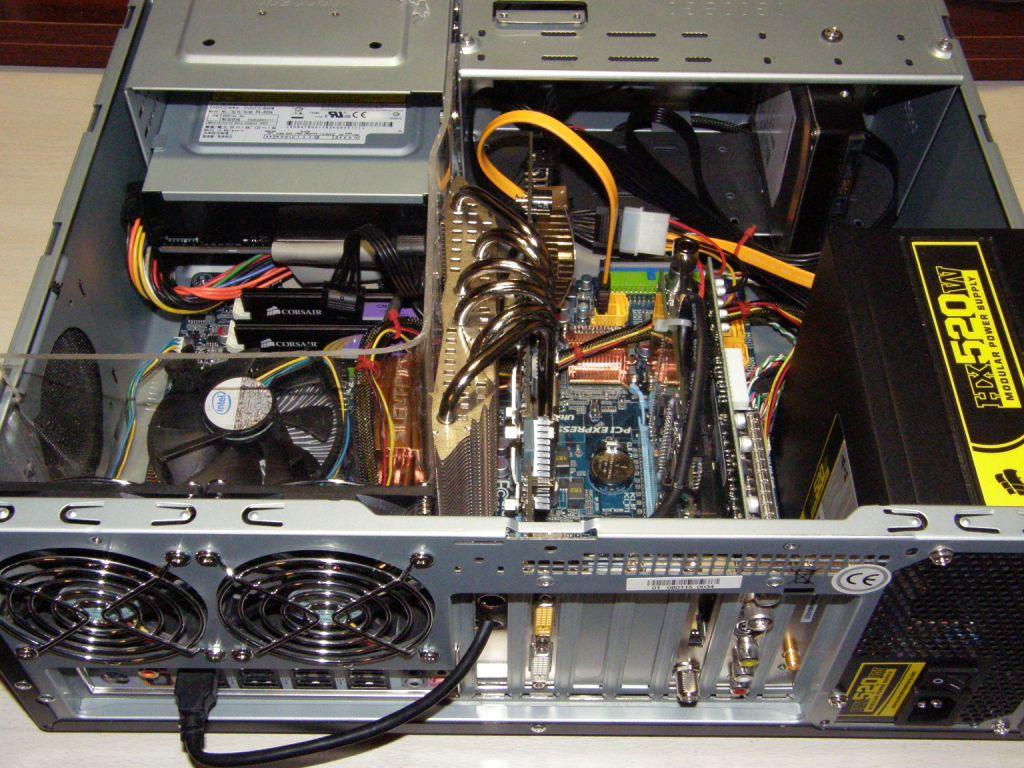

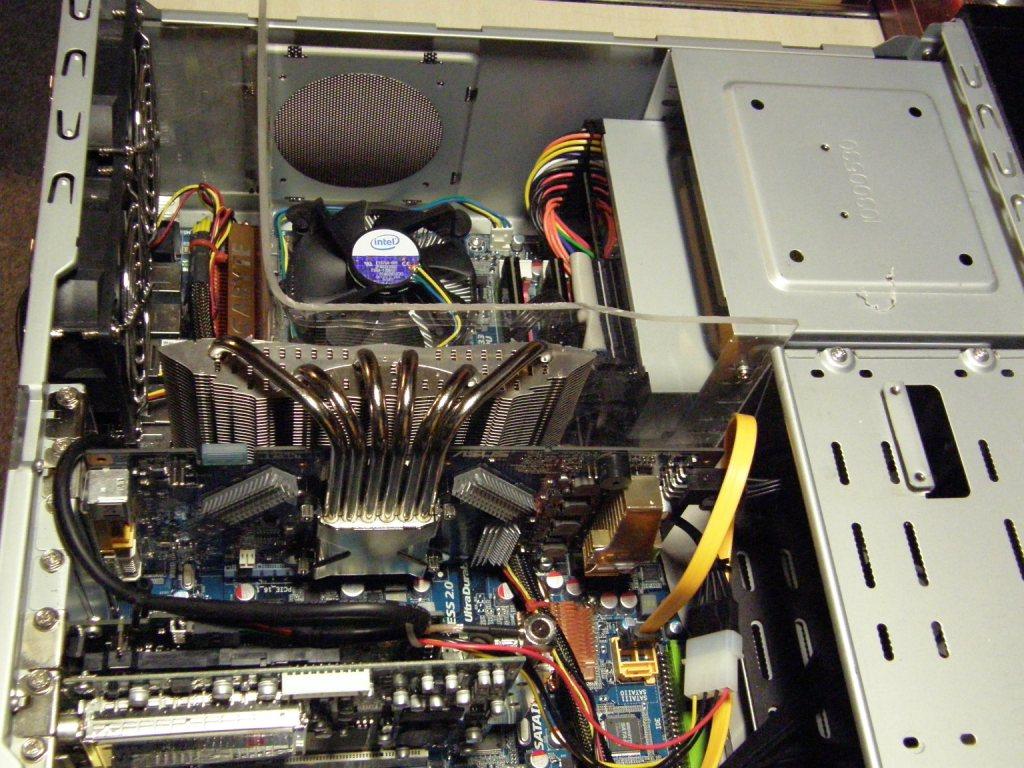

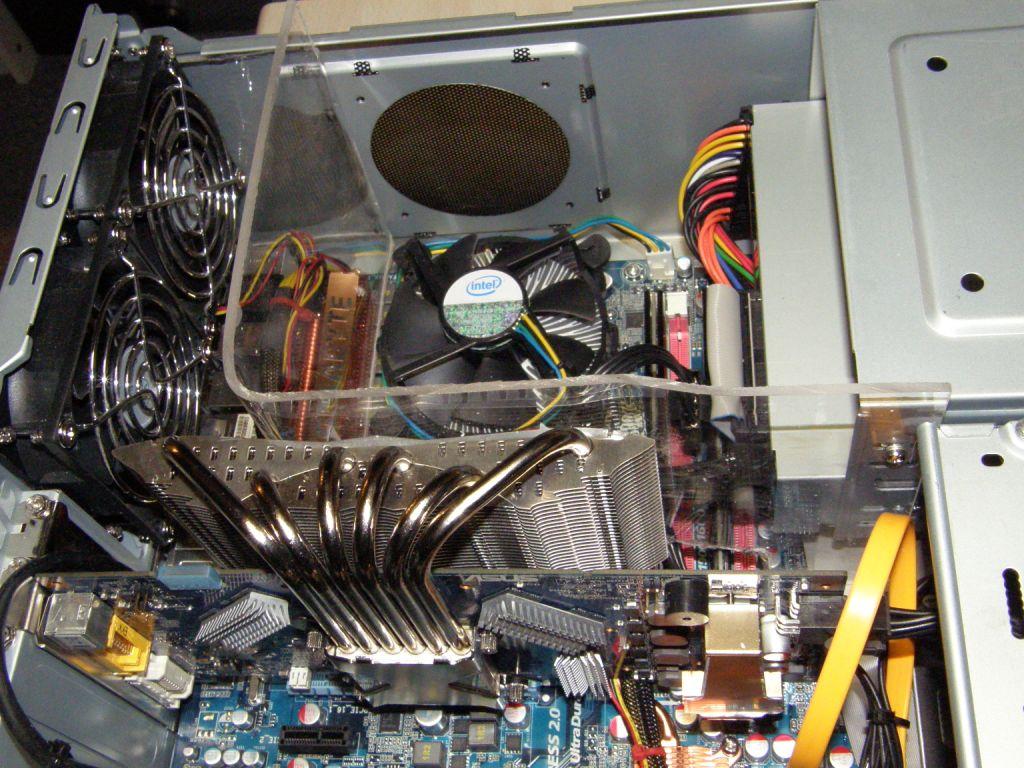

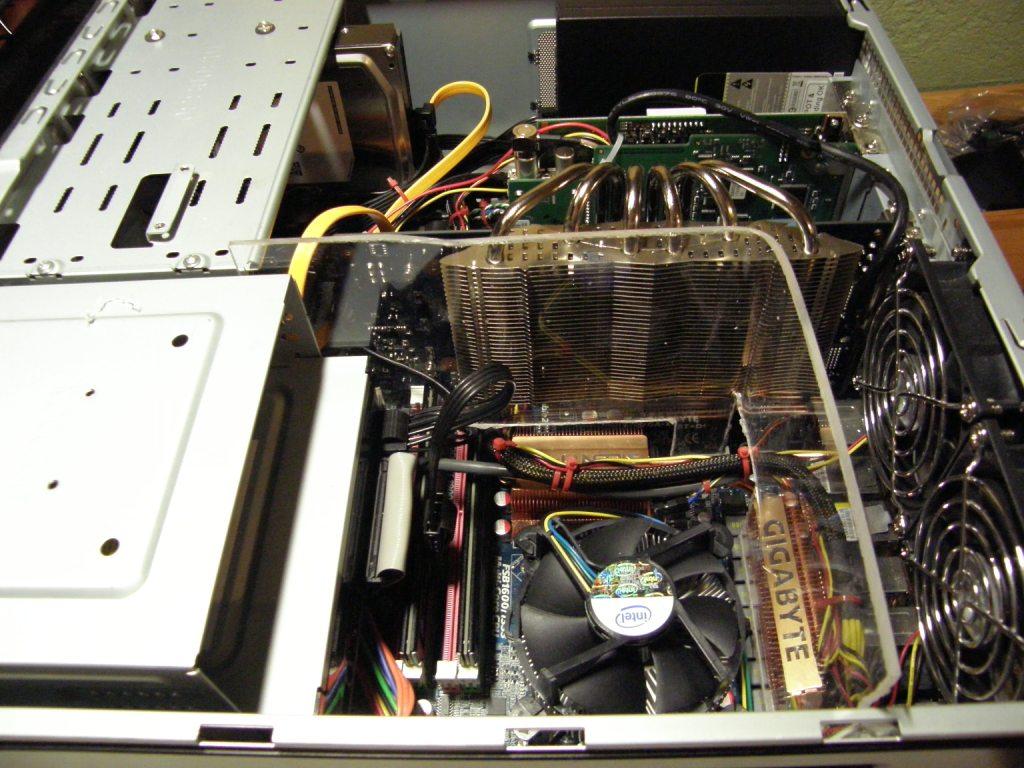

For at opnå en bedre køling af grafikkortets passive køler, monterede jeg en plexiglasplade i kabinettet.
Formålet med plexiglaspladen er at tvinge en luftstrøm forbi køleren til grafikkortet. Det skal de to store blæsere i kabinettets bag sørge for.
Der er tale om et Firewire produkt. Eftersom jeg ikke har flere interne Firewire tilslutningsmuligheder, må jeg benytte mig af en ekstern. Heldigvis er produktet forberedt for det, så der følger en ekstra backplane med.
Den harddisk jeg startede med at installere (Samsung SpinPoint T166 500GB HD501LJ), viste sig at støje mere end jeg brød mig om. Desuden finder den af og til på at banke læse/skrivehovedet frem og tilbage. Det lyder meget irriterende.
Den anden årsag var for at sikre mod hardwarefejl. Der bliver immervæk brugt mange timer på konfiguration af mediecenteret. Så det ville være rigtig ærgeligt hvis en defekt harddisk skulle være årsagen til at starte forfra.
Tanken var at beholde den “store” Samsung harddisk, men kun at bruge den til optagelser og andre medie relateret. Den skulle sættes op til at spinne ned efter kort tid (1-2 minutter). De 2 nye diske skulle sættes op i et spejl (RAID1), og indeholde operativsystem og filer downloaded til mediecenteret, som jeg ville være ked af at miste.

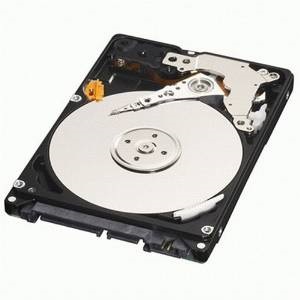

Jeg valgte 2 stk. 2½” WESTERN DIGITAL SCORPIO BLUE 320GB SATA/300 5400RPM. De skulle være ret lydløse, og trods deres beskedne rotationshastighed, have en ret god ydelse.
Efter at have monteret dem, må jeg sige at mine forventninger er indfriet. Mediecenteret er ikke blevet langsommere, og samlet set er lydniveauet mindsket.
Der var 2 årsager til at jeg valgte at installere et nyt drev:
-
Min “gamle” Plextor DVD brænder larmede meget ved afspilning af film. Plextools kunne kun sættes til at reducere antallet af omdrejninger for den DVD der aktuelt sad i – ikke en generel fastsættelse af max rotation. Det var alt for besværligt.
-
Jeg har i et stykke tid optaget vores ferier mm i HD. Derfor har det ærgret mig at se reduktionen i kvaliteten, når jeg lavede en DVD. Reduktionen skyldes ikke kun DVD formatet, men også det faktum at mit videoredigeringsprogram producerede en 1½ times video i 70% kvalitet når det valgte medie er DVD DL (8,5GB).
Valget faldt på LG BH10LS30 Super Multi Blue. Det var billligt, og rost af mange anmeldere. Og så er det meget lydløst ved afspilning af DVD/Bluray. Produktet kan klart anbefales til HTPC. Jeg købte det med PowerDVD og PowerTools. Dette kan klart anbefales, eftersom Media Center ikke kan afspille Bluray. Desuden giver PowerTools mulighed for at arbejde med ISO filer (ikke afspille), kopiere medier og oprette/redigere videoer.

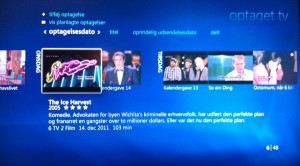

Fordele i forhold til Vista Media Center:
-
Kan vise og optage TV-udsendelser i HD “ud af boxen”
-
Ingen problemer med udfald af undertekster på DVB
-

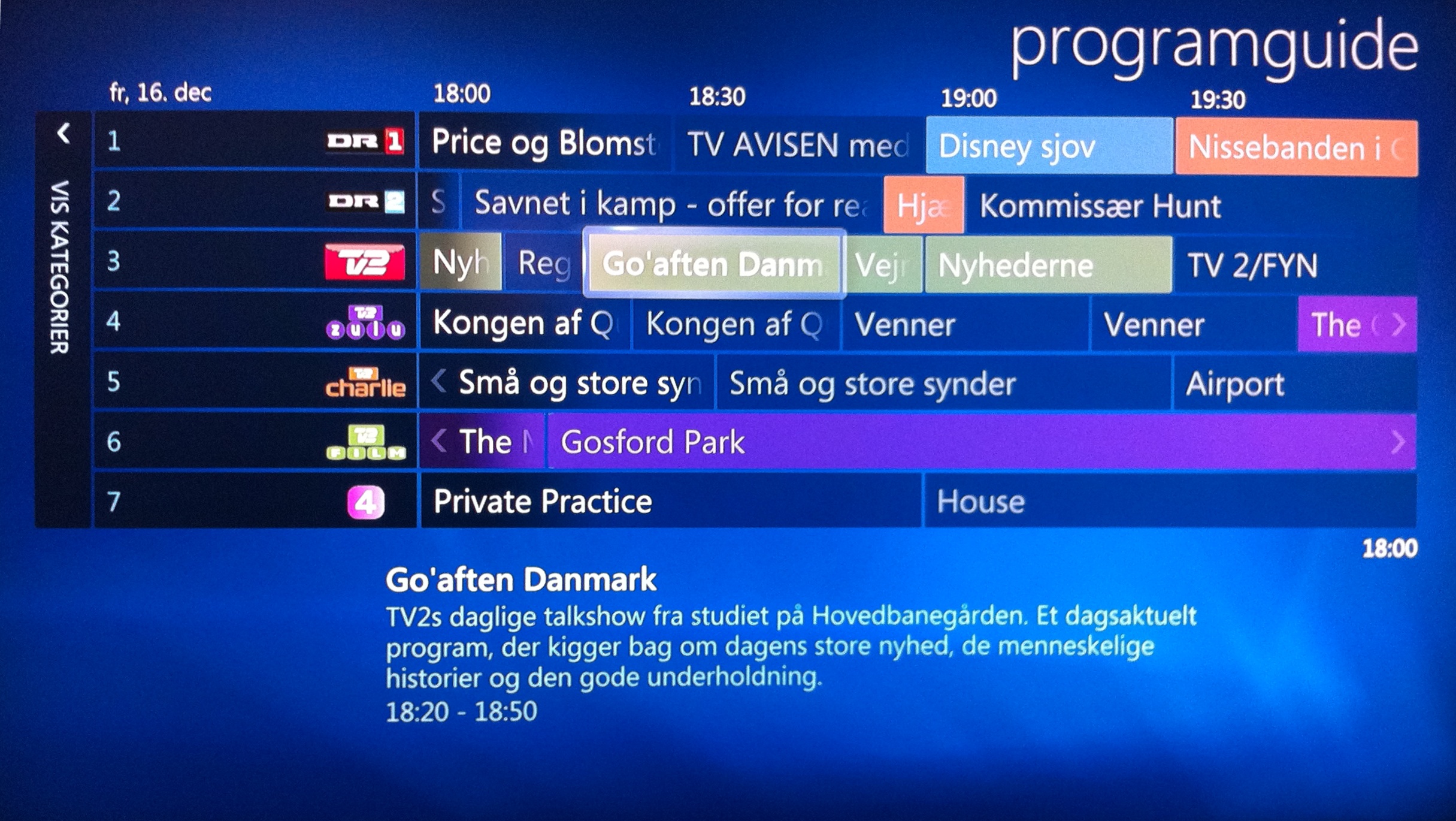

Programguiden er blevet bedre – også med mulighed for at give programmerne logoer (tweak)
- Afspilning af Bluray mangler. Dertil skal anvendes 3.-parts program – f.eks PowerDVD
